Кабель присоединительный ES.300

Кабель присоединительный Epsilon ES.300 входит в комплект поставки датчика Epsilon. Кабель применяется совместно с кабелем интерфейсным ES.120 (0.45 метра) для присоединения датчика к различным блокам управления, концентраторам и оборудованию GPS - мониторинга.

Конструкция и монтаж

Кабель присоединительный начинается разъемом F(6189-0656) (розетка, комплект) и оканчивается четырьмя проводными опрессоваными выводами, которые необходимо присоединить к соответствующему типу входного разъема устройства.

Кабель присоединительный ES.300 протягивают от датчика, установленного на топливном баке, до блока управления, который обычно расположен в кабине водителя, через технологические отверстия, предусмотренные конструкцией ТС. Кабель закрепляют стяжками на неподвижных частях конструкции через каждые 50-60 см.

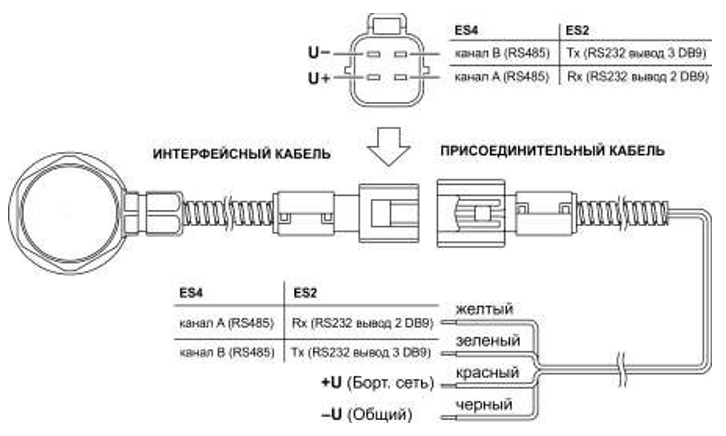

Схема соединений интерфейсного кабеля и кабеля ES.300, обозначение выводов
